Потрібно підключити клапан за доріжкою, але прокладати новий кабель через готовий газон і бруківку незручно? Hunter Wireless Valve Link дозволяє передавати команди поливу радіоканалом. Для цього потрібні сумісний контролер, модуль WVOM-E, бездротовий блок WVL біля клапана та імпульсний соленоїд постійного струму.
Нижче розберемо практичний сценарій розширення системи на базі Hunter ICC2 або HCC: що купувати, як вибрати блок на одну чи дві зони та що перевірити до монтажу.
«Без нового кабелю» означає без довгої лінії керування від контролера до клапанної коробки. Труба для води та короткі дроти між WVL і соленоїдом усе одно потрібні.
Коли бездротове керування клапаном справді корисне

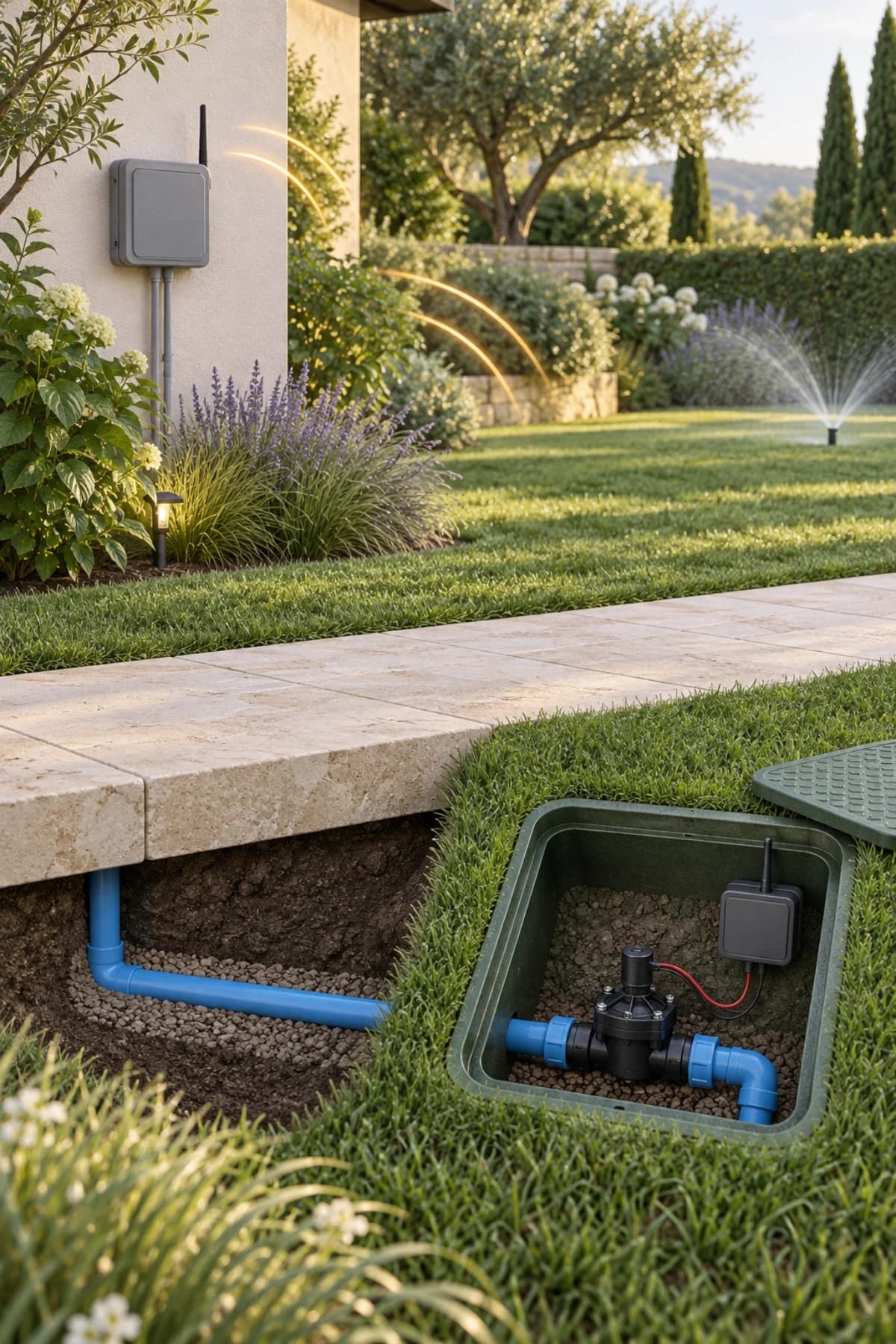

Уявімо ділянку, де автополив уже працює, а з іншого боку мощеної доріжки з’явилася нова клумба. Воду туди підведено, проте вільного керувального кабелю немає. Окремий клапан дозволить задати клумбі власну тривалість поливу, а WVL передасть команди від основного контролера без розбирання покриття заради кабелю.
Подібний підхід доречний і для віддаленої клапанної коробки або заміни пошкодженої дротової лінії. Якщо ж траншея вже відкрита, варто порівняти вартість звичайного підключення та повного бездротового комплекту. Сам факт відсутності дроту не робить систему дешевшою в кожному проєкті.
Що потрібно для Hunter Wireless Valve Link
Контролер ICC2 або HCC. Він зберігає розклад і задає роботу зон. WVL біля клапана не замінює основний контролер.
Модуль Hunter WVOM-E. Встановлюється у сумісний слот вихідних модулів контролера та забезпечує радіозв’язок із польовими блоками.

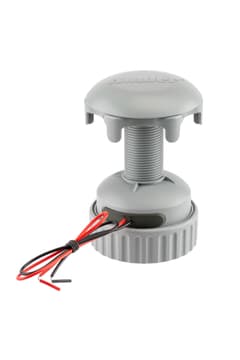

Блок WVL відповідної місткості. Для одного клапана підійде Hunter WVL-100, для двох — WVL-200.
Імпульсний DC-соленоїд і живлення блока. Додайте до кошторису сумісні соленоїди, батареї та водонепроникні з’єднувачі; перевірте фактичну комплектацію кожної позиції.
Один WVOM може працювати разом зі звичайними вихідними модулями: справні дротові зони не обов’язково переробляти. Для ICC2/HCC система передбачає до 54 станцій загалом, а не 54 додаткові зони понад наявні. На один контролер встановлюють один WVOM. Деталі наведені в інструкції Hunter до вихідного модуля.
WVL-100 чи WVL-200: рахуємо клапани, а не дощувачі
Одна станція WVL — це керування окремим клапаном зони. WVL-100 не обмежує ділянку одним дощувачем: кількість дощувачів після клапана визначають витрата води, робочий тиск і гідравлічний розрахунок. Для цього є окрема стаття скільки дощувачів можна підключити до однієї зони поливу.

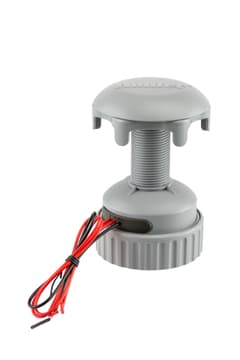

WVL-200 зручний, коли поруч розташовані два клапани, наприклад для газону та крапельного поливу клумби. Для клапанів у протилежних кінцях саду спершу перевірте трасу локальних проводів: Hunter зазначає відстань до соленоїда до 30 м залежно від перерізу кабелю. Це окреме обмеження, яке не дорівнює дальності радіозв’язку.
Також звіряйте регіональні версії. У міжнародній системі використовуються WVOM-E та відповідні WVL з індексом -E на 433 МГц. У каталозі назви WVL-100/WVL-200 можуть бути скорочені, тому перед замовленням перевірте повне маркування комплекту. Параметри моделей є на офіційній сторінці Wireless Valve Link.
Чому звичайний соленоїд 24 В AC не підходить
Поширена помилка — залишити на клапані котушку від дротового контролера. Для WVL потрібен імпульсний соленоїд постійного струму DC-latching. Hunter рекомендує власний соленоїд із номером деталі 458200; сумісність конкретного клапана перевіряють перед заміною.
Справний клапан часто можна зберегти, замінивши саме соленоїд. Для підбору звірте модель із таблицею сумісності Hunter та характеристиками Hunter DC Solenoid 9V. Напис «9 В» сам по собі ще не підтверджує, що будь-яка котушка підійде.
Що перевірити до встановлення
Модель контролера й вільний слот. Не купуйте WVOM-E лише тому, що на корпусі контролера написано Hunter: потрібна підтверджена сумісність.
Воду для нової зони. Радіоканал не збільшить продуктивність насоса й не компенсує втрати тиску в довгій трубі.
Зв’язок у реальному місці монтажу. Спочатку призначте WVL номер станції, а потім перевірте приймання команд біля майбутньої коробки. Стіни, рельєф і рослинність можуть змінити результат.
Місце для блока та доступ до батарей. Перевірте розміри коробки, положення клапанів і можливість обслуговування до свердління кришки.
Послідовність призначення станцій і перевірки сигналу описана в керівництві WVL. Якщо сигнал нестабільний, спочатку оцініть розташування антени; для металевого корпусу контролера потрібне її винесення назовні. За потреби проєкт доповнюють ретранслятором RPT-E після перевірки умов ділянки.
Чи потрібні Wi-Fi та електрика біля клапана
Між WVOM-E та WVL працює радіозв’язок LoRa, тож покриття домашнього Wi-Fi біля клапанної коробки не потрібне. Bluetooth використовується для налаштування через застосунок WVL поруч із модулем контролера. Цей застосунок призначений для призначення станцій і діагностики, а не для ручного запуску поливу зі смартфона.
Польовий блок живиться від батарей 9 В. Після призначення станцій Hunter рекомендує встановити другу батарею; також існує окремий сонячний комплект SP-WVL. Під час монтажу важливі правильна полярність, герметичні з’єднання та ущільнення батарейного відсіку — дивіться інструкцію встановлення WVL.
Якщо потрібна незалежна зона без основного мережевого контролера, варто порівняти цей комплект з автономним Hunter NODE-BT. WVL насамперед доречний там, де нові клапани мають працювати в єдиній системі керування.
Для підбору комплекту підготуйте модель контролера, кількість клапанів, приблизні відстані та опис перешкод між ними. Ці дані допоможуть визначити кількість WVL, потрібні соленоїди й доцільність додаткової антени або ретранслятора.
