Автополив без електрики: Hunter NODE-BT-400 на 4 зони

Автоматичний полив часто планують уже після облаштування ділянки — коли газон, клумби та доріжки готові, а прокладати окрему лінію 220 В до клапанного боксу пізно, дорого або небезпечно. У такій ситуації не обов’язково повертатися до ручного поливу. Автономний контролер на батарейках може керувати клапанами без мережевого живлення, а налаштування виконуються зі смартфона.

Одна з практичних моделей для невеликої системи — Hunter NODE-BT-400 на чотири зони. Нижче розберемо, де такий контролер справді доречний, як правильно поділити ділянку на зони, які соленоїди потрібні, чого чекати від Bluetooth і яких помилок варто уникнути ще до монтажу.

Коли автономний полив кращий за звичайний контролер

Класичний контролер поливу працює від мережі та подає 24 В змінного струму на клапани. Це зручне рішення, якщо в будинку або технічному приміщенні вже передбачено живлення і є можливість прокласти кабель до клапанного боксу. Але на віддаленій частині ділянки така схема не завжди виправдана.

Автономний контролер доцільно розглядати, якщо:

• поруч із клапанами немає безпечного джерела 220 В;

• потрібно автоматизувати окремий город, теплицю, клумбу або віддалений газон;

• кабель живлення довелося б прокладати через готові доріжки чи благоустрій;

• система має працювати на тимчасовому об’єкті;

• потрібне локальне налаштування зі смартфона без Wi-Fi та хмарного сервісу.

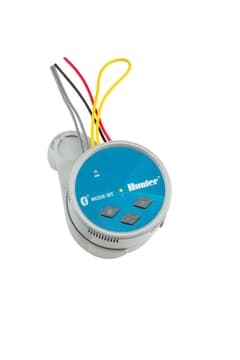

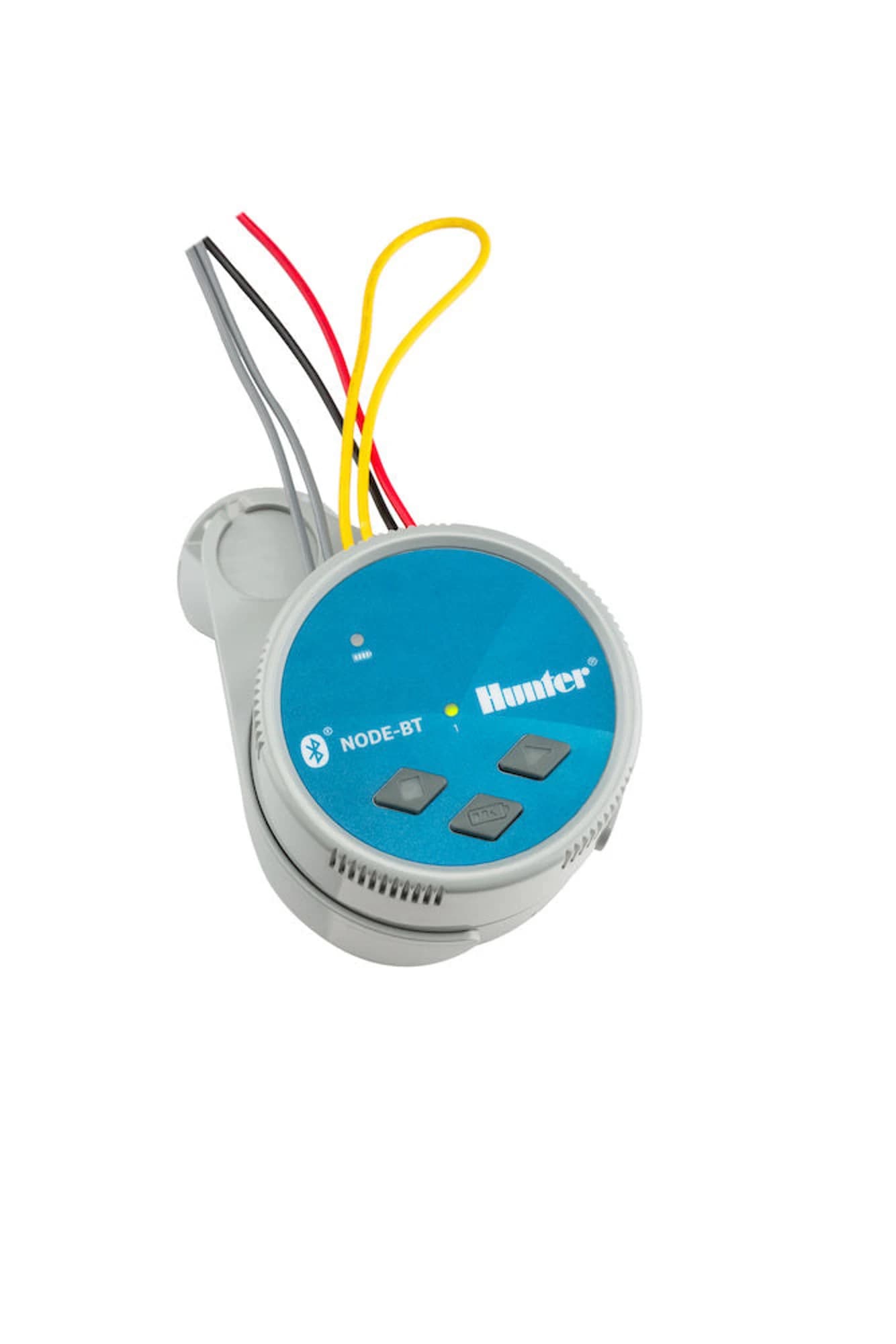

Що вміє Hunter NODE-BT-400

NODE-BT-400 керує чотирма станціями, тобто чотирма незалежними електромагнітними клапанами або зонами. Контролер працює від однієї чи двох лужних батарей 9 В і використовує імпульсні DC-соленоїди. Корпус має захист IP68, тому пристрій розрахований на встановлення в клапанному боксі та контакт із вологим середовищем.

Основні можливості, підтверджені офіційною специфікацією Hunter:

• чотири станції у версії NODE-BT-400;

• Bluetooth 5.0 BLE та заявлена відстань зв’язку зі смартфоном до 15 м;

• три незалежні програми з вісьмома часами старту для кожної;

• тривалість роботи станції від 1 секунди до 12 годин;

• ручний запуск кнопками без смартфона;

• індикатори активної станції та стану батарей;

• сезонне коригування тривалості поливу;

• функція Cycle and Soak для поливу циклами з паузами на вбирання;

• програмована перерва між станціями;

• пауза в поливі на період від 1 до 99 днів;

• підключення погодного датчика та датчика вологості ґрунту.

Один смартфон може працювати з багатьма контролерами NODE-BT. Це зручно для сервісної організації або власника кількох окремих зон, але для підключення до кожного контролера потрібно фізично перебувати в радіусі Bluetooth.

Чотири зони — це не чотири дощувачі

Станція контролера — це окрема гідравлічна зона, яку відкриває один клапан. До неї можна під’єднати кілька дощувачів або контур крапельної трубки, якщо джерело води забезпечує потрібні витрату та тиск. Тому кількість зон визначають не за кількістю рослин або форсунок, а за гідравлікою та режимом поливу.

В одну зону варто об’єднувати обладнання з однаковими потребами:

• роторні дощувачі — окремо від спреїв та MP Rotator;

• газон — окремо від кущів і дерев;

• крапельний полив — окремо від дощування;

• сонячну ділянку — окремо від затіненої;

• схил або важкий ґрунт — окремо, якщо їм потрібен циклічний полив.

Важливий нюанс із насосом або головним клапаном

Сумісність: звичайні соленоїди 24 В не підходять

Для клапанів Hunter виробник вказує DC-latching соленоїд з артикулом 458200. Якщо в системі встановлені клапани іншого бренду, потрібно окремо перевірити механічну сумісність різьби, напругу та принцип роботи соленоїда. Сам факт наявності двох дротів ще не означає сумісність.

Максимальна рекомендована довжина кабелю від NODE-BT до соленоїда становить 30 м за перерізу не менше 1 мм². Усі з’єднання в клапанному боксі слід виконувати водозахищеними конекторами. Захист корпусу IP68 не захищає погано ізольовані скрутки від корозії та нестабільної роботи.

Як спланувати монтаж NODE-BT-400

1. Намалюйте схему. Позначте джерело води, клапанний бокс, чотири зони, типи дощувачів і приблизні довжини кабелів.

2. Перевірте гідравліку. Для кожної зони підрахуйте витрату, потрібний тиск і втрати в трубі. Не змішуйте обладнання з різною інтенсивністю опадів.

3. Підберіть клапани та соленоїди. Потрібні імпульсні DC-latching соленоїди 9–11 В, а не стандартні котушки 24 VAC.

4. Виберіть місце контролера. Його можна встановити на соленоїді, трубі, плоскій поверхні або всередині клапанного боксу. Доступ має залишатися зручним для заміни батарей та сервісу.

5. З’єднайте проводи. Чорні проводи соленоїдів під’єднують до спільного чорного проводу контролера, а червоний провід кожного соленоїда — до червоного проводу відповідної станції. Використовуйте герметичні з’єднувачі.

6. Встановіть батареї та протестуйте зони. До засипання траншей і закриття боксу вручну відкрийте кожну станцію, перевірте напрямок клапанів, герметичність і відповідність нумерації.

Налаштування через Bluetooth: що зробити в застосунку

Для програмування використовується застосунок Hunter NODE-BT. Після ввімкнення Bluetooth потрібно перебувати поруч із контролером, виконати пошук пристроїв і під’єднатися до потрібного NODE-BT. Контролерам, програмам і станціям краще одразу дати зрозумілі назви: «Газон перед будинком», «Крапля кущі», «Теплиця», а не залишати лише номери.

Корисні функції варто налаштувати окремо:

• Cycle and Soak. Ділить довгий полив на короткі цикли з паузами. Це допомагає на схилах і щільних ґрунтах, де вода не встигає вбиратися.

• Seasonal Adjustment. Змінює тривалість усіх поливів у відсотках без переписування базового розкладу. Офіційний діапазон — від 10 до 300%.

• Delay Between Stations. Створює паузу між закриттям одного та відкриттям наступного клапана. Hunter дозволяє встановити затримку від 10 секунд до 4 годин.

• Programmable Days Off. Зупиняє автоматичний полив на 1–99 днів, наприклад після тривалих опадів або на час сезонної перерви.

• Захист кодом. Не дозволяє випадково чи навмисно змінювати графік сторонній людині.

Приклад поділу приватної ділянки на чотири зони

Умовна система біля будинку може виглядати так:

• Зона 1: передній газон із роторними дощувачами;

• Зона 2: невеликий газон неправильної форми з MP Rotator;

• Зона 3: крапельний полив декоративних кущів;

• Зона 4: теплиця або город із власним крапельним контуром.

Ці зони не слід запускати на однаковий час. Ротори, MP Rotator і крапельна лінія мають різну інтенсивність подачі води. Базовий графік визначають за типом ґрунту, погодою, кореневою зоною рослин та фактичною кількістю води, а потім коригують за результатами спостережень.

Датчики, які допомагають не поливати зайвого

До NODE-BT можна під’єднати погодний датчик Hunter Mini-Clik, Freeze-Clik або дротовий Rain-Clik, щоб зупиняти полив за відповідних погодних умов. Для контролю фактичної вологості ґрунту передбачена сумісність із датчиком SC-PROBE; максимальна відстань до нього також становить 30 м за кабелю не менше 1 мм².

Сім типових помилок

1. Очікувати керування через інтернет. NODE-BT використовує локальний Bluetooth; для зміни налаштувань потрібно бути поруч.

2. Під’єднати соленоїди 24 VAC. Контролеру потрібні імпульсні DC-latching соленоїди 9–11 В.

3. Вважати, що чотири станції — це чотири дощувачі. Одна станція може керувати цілою зоною, якщо дозволяє гідравліка.

4. Не врахувати master valve. Після його активації станція 1 перестає бути поливальною зоною.

5. Задати забагато часів старту. Кожен старт повторно запускає всю програму.

6. Змішати в одній зоні ротори та крапельну лінію. Через різну інтенсивність поливу одна частина ділянки отримає забагато або замало води.

7. Знехтувати герметизацією проводів. Навіть водозахищений контролер не компенсує окиснені з’єднання.

Кому підійде Hunter NODE-BT-400

Ця модель доречна для системи на одну–чотири автономні зони, коли поряд немає живлення 220 В, а власник або сервісний спеціаліст може підходити до клапанного боксу для Bluetooth-з’єднання. Вона особливо зручна для віддалених частин приватної ділянки, теплиць, невеликих громадських насаджень та локальної модернізації вже прокладеної системи.

Інший контролер краще обрати, якщо потрібне віддалене керування через інтернет, погодна автоматизація з хмарними прогнозами, більше чотирьох зон або використання наявних соленоїдів 24 VAC без їх заміни.

Короткий список перевірки перед купівлею

• Чи достатньо чотирьох станцій з урахуванням насоса або головного клапана?

• Чи встановлені сумісні DC-latching соленоїди 9–11 В?

• Чи не перевищує кабель до клапанів 30 м?

• Чи забезпечує джерело води потрібні витрату та тиск для кожної зони?

• Чи зручно підійти до контролера на відстань Bluetooth?

• Чи потрібні датчик дощу або SC-PROBE?

• Чи передбачені дренування боксу та герметичні з’єднання?

Висновок

Hunter NODE-BT-400 вирішує конкретне завдання: автоматизує до чотирьох зон там, де немає мережевого живлення. Його сильні сторони — батарейне живлення, водозахищений корпус, зручне локальне налаштування зі смартфона та достатньо гнучкі програми поливу. Але надійність усієї системи залежить не лише від контролера. Потрібно правильно розрахувати зони, використати сумісні імпульсні соленоїди, герметично виконати з’єднання та не плутати Bluetooth із віддаленим інтернет-керуванням.

Матеріал підготовлено за офіційною сторінкою NODE-BT, технічною специфікацією та офіційним керівництвом Hunter. Фото обкладинки: Hunter Industries Incorporated.
