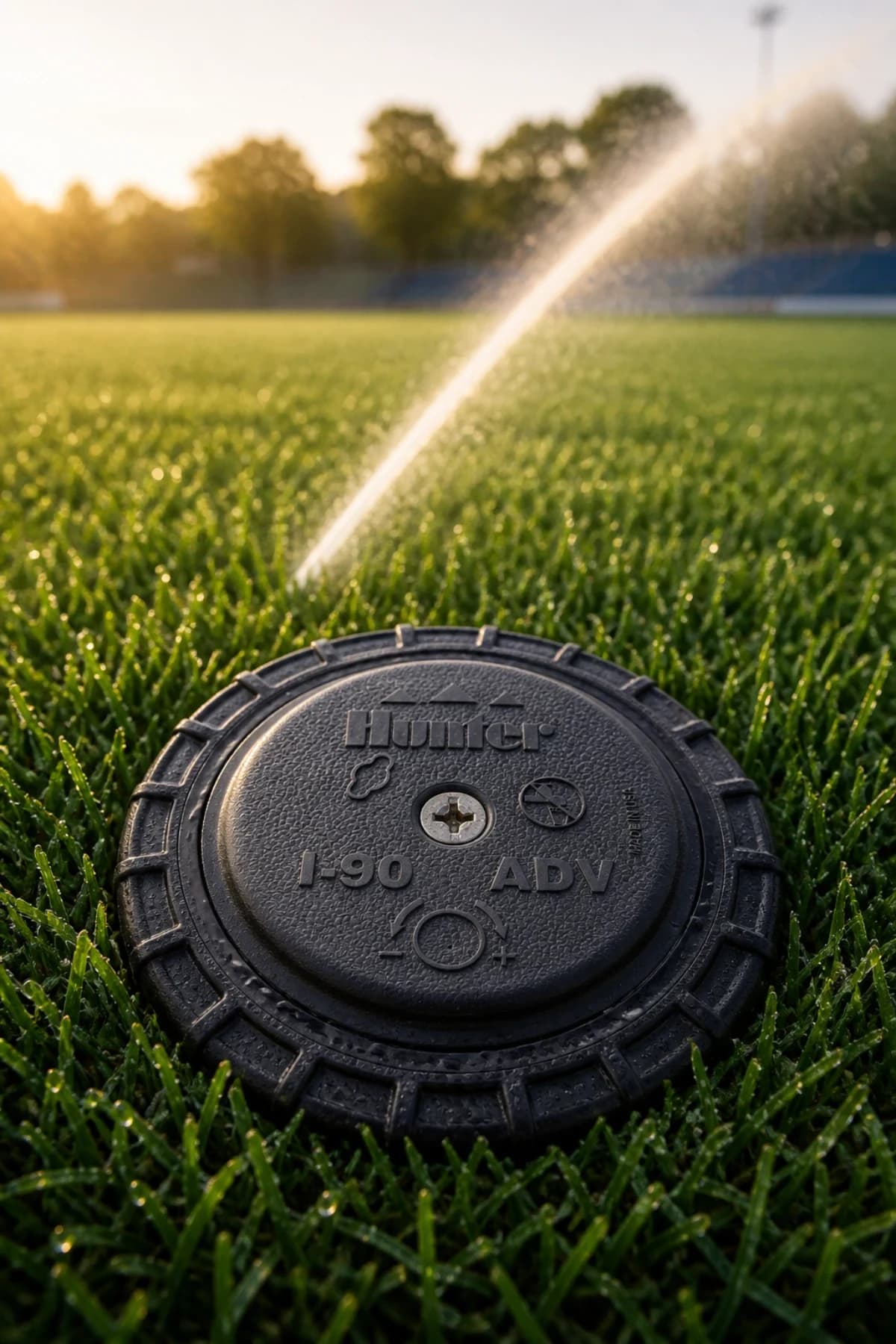

Полив футбольного поля, великого паркового газону чи відкритої території не починається з вибору «найдальнобійнішого» дощувача. Спочатку потрібно звести в одну систему площу, доступну витрату води, динамічний тиск, рельєф, вітер і допустиму кількість зон. Ротор Hunter I-90-ADV здатний працювати на радіусі близько 20–30 м, але ця цифра корисна лише разом із витратою та тиском.
Нижче — практичний алгоритм, який допоможе зрозуміти, чи підходить I-90-ADV для об’єкта, скільки води потребуватиме зона та чому проєктувати систему за максимальним радіусом небезпечно.
Для яких об’єктів призначений Hunter I-90-ADV
I-90-ADV належить до великорадіусних роторів. Його логічна сфера застосування — футбольні й тренувальні поля, великі муніципальні газони, парки, території навчальних закладів, промислові та комерційні об’єкти. На невеликій приватній ділянці така модель зазвичай створює більше гідравлічних проблем, ніж переваг.
коли потрібен радіус понад 20 м і треба скоротити кількість точок поливу;
коли джерело води може забезпечити значну витрату при високому динамічному тиску;
коли важливий регульований сектор — від частини кола до повних 360°;
коли ротор має працювати в ґрунті або газоні з регулярним механічним навантаженням.
Що означає маркування I-90-ADV
За офіційною специфікацією Hunter, I-90-ADV-B має регульований сектор, комплект із восьми сопел і вхід із внутрішньою різьбою 1½″ BSP. Один корпус можна налаштувати для поливу частини кола або повних 360°, що спрощує комплектацію об’єкта.
I-90 — серія великорадіусних роторів із висувною частиною 8 см;
ADV — регульований сектор 40–360° і три сопла, спрямовані вперед;
B в метричній специфікації — різьба BSP;
25–73 — доступні номери сопел, від яких залежать витрата та радіус.
Загальна висота корпусу становить 28 см, висота висування — 8 см, діаметр видимої кришки — приблизно 9 см. Ці розміри потрібно врахувати під час підготовки вузла підключення та позначки чистового рівня газону.
Ключові робочі характеристики
радіус I-90-ADV-B: 20,1–30,0 м;
витрата: 111,7–317,2 л/хв, або приблизно 6,7–19,0 м³/год;
рекомендований тиск: 5,5–8,3 бар;
допустимий робочий діапазон: 5,5–10,3 бар;
траєкторія сопла: 22,5°;
вбудований зворотний клапан: утримує воду при перепаді висот до 2,7 м.
Чому радіус не можна вибирати окремо від витрати
Зі збільшенням сопла та тиску ротор кидає воду далі, але одночасно різко зростає витрата. Тому фраза «потрібно добити до 30 метрів» ще не є технічним завданням. Треба з’ясувати, чи здатні насос, трубопровід, клапан і джерело води забезпечити потрібну кількість води саме при робочому тиску на найдальшому роторі.
Офіційна таблиця продуктивності добре показує цю залежність. Для кількох найменших сопел I-90-ADV:
сопло 25 при 5,5 бар: радіус 20,1 м, витрата 111,7 л/хв;
сопло 25 при 6,0 бар: радіус 20,4 м, витрата 119,2 л/хв;
сопло 33 при 5,5 бар: радіус 20,7 м, витрата 137,0 л/хв;
сопло 38 при 5,5 бар: радіус 21,9 м, витрата 153,7 л/хв.
Навіть перехід від сопла 25 до 38 додає менше двох метрів радіуса, але збільшує витрату приблизно на 42 л/хв. Саме тому велике сопло не завжди є найкращим рішенням.
Крок 1. Виміряйте реальну продуктивність джерела
Паспортна подача насоса без прив’язки до тиску мало що говорить про майбутню систему. Потрібна робоча точка: скільки кубометрів на годину джерело віддає при тиску, який залишиться після втрат у всмоктувальній лінії, фільтрі, магістралі, клапані, фасонних частинах і перепаді висот.
Визначте стабільний дебіт джерела, а не короткочасний піковий показник.
Отримайте графік насоса «подача — напір» або виконайте контрольний замір під навантаженням.
Закладіть втрати тиску до найдальшої точки.
Залиште резерв, щоб система не працювала на межі можливостей.
Крок 2. Порахуйте витрату кожної зони
Витрата зони дорівнює сумі витрат усіх роторів, які вмикаються одночасно. Якщо три I-90-ADV із соплом 25 працюють при 6 бар, орієнтовна потреба становитиме:
3 × 119,2 = 357,6 л/хв, або 21,46 м³/год.
Шість таких роторів потребуватимуть уже близько 715 л/хв, тобто 42,9 м³/год. Якщо джерело цього не забезпечує, проблему не вирішить збільшення діаметра лише останнього відрізка труби. Потрібно зменшити кількість роторів у зоні, змінити сопла, переглянути трасування або передбачити іншу насосну станцію.
Додайте втрати тиску
До мінімальних 5,5 бар на роторі додаються втрати по всьому шляху води. Підйом приблизно на 10 м забирає орієнтовно 1 бар ще до врахування тертя в трубі. Чим більша витрата й менший діаметр магістралі, тим швидше зростають гідравлічні втрати.
Перевірте найгіршу точку
Розрахунок виконуйте не для найближчого, а для найдальшого або найвищого ротора. Якщо ця точка отримує потрібні тиск і витрату, решта системи має кращі умови. За великої різниці тиску між початком і кінцем зони варто переглянути кільцеву подачу, діаметри або поділ на окремі зони.
Крок 3. Розміщуйте ротори за принципом «головка до головки»
Край струменя одного ротора має доходити до сусіднього. Це компенсує нерівномірність розподілу: біля головки, у середній частині та наприкінці струменя випадає різна кількість води. Без взаємного перекриття на полі з’являються сухі смуги, хоча максимальний радіус формально покриває всю площу.
крок визначайте за фактичним радіусом при проєктному тиску та обраному соплі;
не використовуйте паспортний максимум як гарантований крок;
на відкритій вітряній ділянці зменшуйте відстань між точками;
перевіряйте крайові та кутові зони окремо, а не копіюйте одну схему на все поле.
Як сектор впливає на полив
I-90-ADV дозволяє регулювати сектор від 40° до 360°. Але однакове сопло на 90°, 180° і 360° не означає однакову інтенсивність опадів на одиницю площі. Ротор із меншим сектором повертається по коротшій дузі й частіше проходить ту саму ділянку.
Для рівномірного поливу потрібно узгоджувати сопла із сектором: кутові, крайові та повноколові точки не можна комплектувати механічно однаково. Остаточну схему перевіряють за таблицями продуктивності та фактичним тестом рівномірності на об’єкті.
Hunter I-90-ADV чи I-90-36V
Моделі схожі за розміром і класом, але створюють різну картину поливу.
I-90-ADV — регульований сектор 40–360°, три сопла спрямовані вперед; зручний для периметра, кутів і ділянок складної форми.
I-90-36V — повноколовий ротор із протилежно спрямованими соплами; його офіційний діапазон радіуса становить 22,3–31,4 м.
Для великого прямокутного поля можуть знадобитися обидва типи: ADV по межах, 36V у внутрішній частині. Проте їх не варто змішувати без розрахунку опадів і витрат лише тому, що корпуси мають однакову ціну або різьбу.
Що дають три сопла
У I-90-ADV потік розподіляється трьома спрямованими вперед струменями. Великий струмінь відповідає за дальню частину радіуса, а допоміжні — за ближню й середню зони. Це зменшує характерну для великорадіусних роторів проблему, коли вода переважно потрапляє на край сектора, а біля самого дощувача ґрунт залишається сухішим.
Однак конструкція сопел не скасовує правильного перекриття. Рівномірність залежить також від тиску, вітру, висоти трави, точності встановлення та відповідності сопла проєктній витраті.
Монтаж: що потрібно передбачити
Промийте магістраль до встановлення сопла, щоб монтажне сміття не потрапило у вузькі канали.
Підключайте через гнучкий вузол, який дозволяє виставити ротор за висотою та зменшує ризик пошкодження труби від навантаження зверху.
Вирівняйте корпус вертикально. Нахил змінює траєкторію струменя й геометрію сектора.
Виставте верх кришки врівень із готовим газоном, а не з ґрунтом до укладання дерну.
Налаштовуйте сектор і перевіряйте сопло під робочим тиском.
Зафіксуйте фактичну витрату зони та порівняйте її з проєктом.
Закритий корпус захищає внутрішній механізм від ґрунту та сміття, а активоване водою ущільнення штока промиває зону висування і допомагає ротору повертатися після завершення поливу. Посилена пружина з нержавіючої сталі забезпечує стабільне втягування.
Рельєф і низький дренаж
Вбудований зворотний клапан утримує стовп води при перепаді висот до 2,7 м. Це зменшує витікання води через нижні ротори після вимкнення зони, калюжі та розмивання ґрунту. Але якщо перепад більший, одного клапана в корпусі недостатньо — потрібне окреме гідравлічне рішення й поділ за висотами.
Полив за вітру та на ущільненому ґрунті
На радіусі 20–30 м вітер суттєво впливає на край струменя. Плануйте полив на ранній ранок, коли вітер слабший, а випаровування нижче. Якщо ґрунт приймає воду повільніше, ніж подає зона, використовуйте кілька коротших циклів із паузами на вбирання, а не один тривалий запуск.
Насадка для штучного дерну
Для об’єктів зі штучним покриттям Hunter пропонує комплект Turf Cup Kit 467955. Він дозволяє маскувати верхню частину ротора фрагментом покриття та зменшити візуальну й механічну перешкоду на полі. Це окрема опція, а не частина стандартної комплектації I-90-ADV.
Типові помилки під час проєктування
вибирати ротор лише за максимальним радіусом;
підставляти в розрахунок статичний тиск замість динамічного;
не додавати витрати всіх одночасно працюючих точок;
закладати крок 30 м без запасу на вітер і реальні умови;
ставити однакові сопла на сектори 90°, 180° і 360°;
змішувати в одній зоні ротори з несумісною інтенсивністю поливу;
ігнорувати перепад висот та втрати в трубопроводі;
намагатися компенсувати сухі зони довшим часом поливу.
Короткий алгоритм підбору I-90-ADV
Нанесіть межі поливу, перешкоди та висотні відмітки на план.
Визначте необхідні сектори та попередні позиції роторів.
Оберіть сопла за офіційною таблицею продуктивності.
Порахуйте сумарну витрату кожної зони.
Розрахуйте втрати до найдальшого ротора.
Перевірте робочу точку насоса з резервом.
Уточніть діаметри магістралей, клапанів і фільтра.
Після монтажу виконайте тест покриття та скоригуйте сектори.
Висновок
Hunter I-90-ADV доцільний там, де справді потрібен полив на 20–30 м і є відповідна гідравліка. Його сильна сторона — велика зона охоплення, регульований сектор і конструкція для інтенсивної експлуатації. Головне обмеження — висока витрата: навіть один ротор потребує щонайменше близько 6,7 м³/год при рекомендованому тиску.
Правильний порядок роботи простий: спочатку виміряти джерело, потім вибрати сопло, скласти витрати зони, перевірити втрати тиску і лише після цього остаточно розставляти ротори. Такий підхід дає рівномірний полив без сухих смуг, зайвих калюж і перевантаження насосної станції.
