Електромагнітний клапан часто вибирають за двома ознаками: «труба один дюйм» і «витрата до 150 літрів за хвилину». Для надійної системи автополиву цього недостатньо. Клапан має пропустити розрахункову витрату конкретної зони, не забрати надто багато тиску, відповідати типу різьби та працювати з виходом контролера.
Розберемо алгоритм на прикладі Hunter PGV-100G-B. Це поширений клапан для приватних систем, але позначення моделі приховує важливий нюанс: версія PGV-100 не має ручного регулювання витрати.
Що робить клапан у системі автополиву
Контролер не подає воду безпосередньо до дощувачів. У заданий час він подає електричний сигнал на соленоїд, клапан відкривається, і вода з магістралі надходить у одну гідравлічну зону. Після завершення часу контролер знімає напругу, а клапан закривається.
Отже, клапан підбирають не ізольовано. Спочатку визначають склад зони, потім її витрату, доступний динамічний тиск і лише після цього перевіряють модель за таблицею виробника.
Як читати позначення PGV-100G-B
PGV — серія пластикових електромагнітних клапанів Hunter;
100 — прохід 1 дюйм, глобусна конструкція, без регулювання витрати;
G-B — внутрішня трубна різьба BSP на вході та виході;
штатний соленоїд цієї конфігурації працює від 24 В змінного струму;
модель орієнтована насамперед на приватні системи поливу.
За офіційним каталогом Hunter для PGV-100G-B заявлено діапазон витрати від 0,7 до 150 л/хв і рекомендований робочий тиск від 1,5 до 10 бар. Діаметр приєднання — 25 мм або 1″, але це розмір різьби, а не гарантія того, що будь-яка зона з трубою 32 мм автоматично працюватиме правильно.
PGV-100 і PGV-101 — не одне й те саме
Hunter PGV-100G-B не має ручки flow control. Модель PGV-101G-B має той самий прохід 1″ і такий самий заявлений діапазон витрати, але додатково дозволяє обмежувати хід діафрагми та налаштовувати потік у зоні.
Чому 150 л/хв — не рекомендована робоча точка
Будь-який клапан створює гідравлічний опір. Що більша витрата, то більше тиску втрачається на проході через корпус і діафрагму. Тому значення «до 150 л/хв» не слід читати як оптимальну витрату для кожної системи.
У актуальному метричному каталозі Hunter для глобусного клапана PGV 1″ наведено такі орієнтири втрат:
4 л/хв — близько 8 кПа;
40 л/хв — близько 13 кПа;
75 л/хв — близько 23 кПа;
95 л/хв — близько 43 кПа;
115 л/хв — близько 62 кПа;
135 л/хв — близько 110 кПа;
150 л/хв — близько 148 кПа, тобто приблизно 1,48 бар.
На верхній межі клапан сам забирає значну частину доступного тиску. Якщо дощувачам потрібно 2,8–3,5 бар, а джерело дає лише 3,5 бар у динаміці, зона на 150 л/хв не отримає потрібних умов після втрат у трубі, фільтрі, клапані та перепаду висот.
Як правильно порахувати витрату зони
Визначте робочий тиск дощувачів або емітерів. Витрата форсунки залежить від тиску, тому беріть значення з таблиці саме для запланованого режиму.
Складіть витрати всіх споживачів, що працюють одночасно. Шість роторів по 7 л/хв утворюють зону приблизно 42 л/хв.
Додайте розумний запас, але не завищуйте результат удвічі. Запас потрібен на відхилення характеристик, а надмірне округлення веде до невиправдано великих труб і клапанів.
Порівняйте суму з таблицею втрат клапана. Важлива не лише допустимість витрати, а й тиск, який залишиться після клапана.
Перевірте джерело води в динаміці. Статичний манометр при закритих кранах не показує, який тиск буде під час реального споживання.
Практичний приклад: зона на 42 л/хв
Уявімо шість роторів із витратою 7 л/хв кожен. Сумарно зона потребує 42 л/хв. За таблицею Hunter це близько до точки 40 л/хв, де втрата на PGV 1″ становить приблизно 13 кПа, або 0,13 бар. Для справної приватної системи така втрата зазвичай не є визначальною, але до неї все одно додаються втрати в трубах і фітингах.
Інша ситуація — 18 споживачів по 8 л/хв, разом 144 л/хв. Формально це ще всередині діапазону PGV-100, але клапан працює майже на межі, а його опір уже перевищує 1 бар. Раціональніше перевірити поділ на дві зони або більший клапан, а не будувати систему навколо максимального числа в каталозі.
Коли потрібен клапан 1½″ або 2″
Для PGV 1″ Hunter вказує 0,7–150 л/хв. Для моделей 1½″ діапазон становить 75–450 л/хв, а для 2″ — 75–570 л/хв. Більший діаметр розглядають, коли витрата зони або допустима втрата тиску вже не вкладаються в 1-дюймову модель.
Водночас збільшувати клапан «про запас» без розрахунку теж не варто. Мала крапельна зона може стабільніше працювати на моделі, для якої виробник прямо заявляє низьковитратний режим. Рішення приймають за робочою точкою, а не за діаметром магістралі на вході до всього об’єкта.
Робочий тиск і регулювання тиску — різні речі
Діапазон 1,5–10 бар означає рекомендовані умови на вході клапана. Він не означає, що дощувачі безпечно отримають усі 10 бар. Для спреїв, MP Rotator, роторів і крапельних контурів потрібні різні значення, тому тиск зони регулюють окремо.
Hunter передбачає використання регуляторів Accu Sync із клапанами PGV. Регулятор підтримує заданий тиск після клапана, але він не збільшує недостатній вхідний тиск. Спочатку потрібно мати запас на гідравлічні втрати, а вже потім обмежувати надлишок.
Сумісність із контролером і тип соленоїда
Штатний соленоїд PGV працює від 24 VAC. Для мережі 50 Гц Hunter вказує пусковий струм 370 мА та струм утримання 210 мА. Контролер має підтримувати такий тип навантаження, а кабель — забезпечувати допустиме падіння напруги на фактичній відстані.
Батарейні контролери NODE-BT, NODE та інші автономні моделі не керують звичайною котушкою 24 VAC. Для них Hunter пропонує імпульсний DC-latching соленоїд з артикулом 458200, який встановлюють замість штатного.
Як спланувати вузол клапанів
перед колектором передбачте запірний кран, щоб обслуговувати клапани без вимкнення всього водопостачання;
залиште між клапанами місце для зняття кришки, соленоїда й водозахищених конекторів;
не ховайте різьбові з’єднання під бетон або в місце без доступу;
кожну зону підписуйте однаково в клапанному боксі та в контролері;
для систем із забрудненнями встановлюйте фільтрацію, що відповідає джерелу води та типу дощувачів;
укладайте кабель із запасом, щоб клапан можна було підняти або повернути під час сервісу.

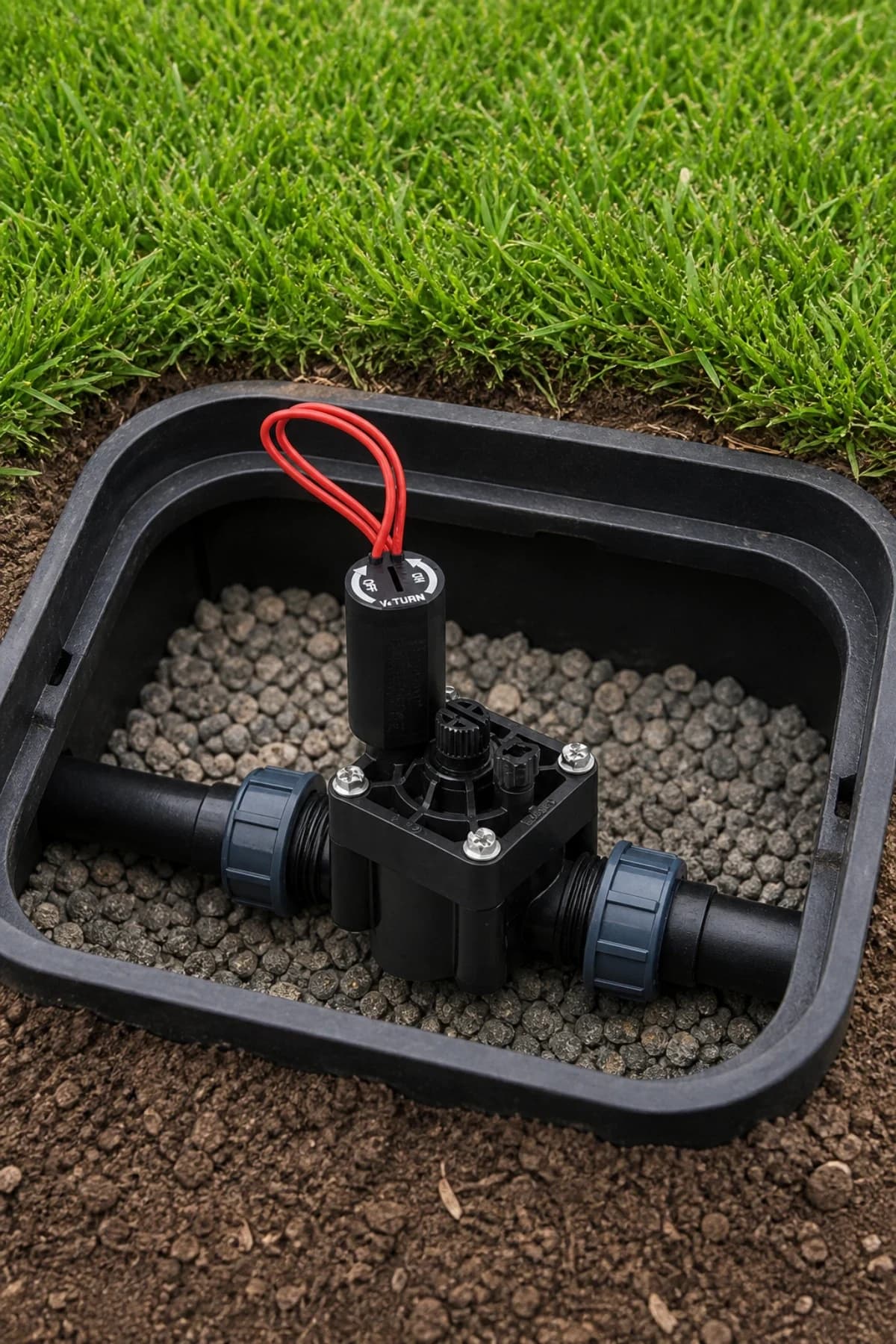

Офіційний монтажний вузол Hunter показує клапан у сервісному боксі, водозахищені з’єднувачі, 45–60 см запасу проводу, опори та шар промитого гравію близько 100 мм. Така конструкція не робить бокс водонепроникним, але покращує дренування й доступ до обладнання.
Монтаж PGV-100G-B крок за кроком
Перекрийте воду та промийте магістраль до встановлення клапана. Будівельне сміття й стружка можуть потрапити під діафрагму.
Перевірте напрямок потоку. Встановлюйте клапан за стрілкою на корпусі, від магістралі до зони.
Підберіть BSP-фітинги 1″. PGV-100G-B має внутрішню різьбу на обох портах. Не створюйте надмірного механічного напруження великою кількістю ущільнення або перетягуванням адаптера.
Розмістіть клапан у боксі з доступом зверху. Кришка, соленоїд і ручний bleed мають залишатися доступними.
З’єднайте проводи водозахищеними конекторами. Одна жила йде на вихід станції, друга — на спільний провід контролера.
Повільно подайте воду й перевірте герметичність. Різкий запуск непромитої системи збільшує ризик сміття під діафрагмою.
Виконайте ручний і електричний тест. Переконайтеся, що клапан відкриває потрібну зону, повністю закривається й не підтікає.
Ручний запуск і сервісні можливості
Серія PGV має внутрішній та зовнішній ручний bleed — клапан можна активувати без команди контролера для перевірки зони. Це не є регулюванням витрати. Після тесту елемент ручного запуску потрібно повернути в закрите положення, інакше клапан продовжить пропускати воду.
Подвійне ущільнення діафрагми призначене для герметичної роботи, а гвинти кришки залишаються в ній під час розбирання. Це зменшує ризик загубити кріплення в клапанному боксі. Під час сервісу запам’ятовуйте орієнтацію деталей і не затискайте діафрагму між корпусом та кришкою.
Як діагностувати типові несправності
Клапан не відкривається
перевірте програму та ручний запуск станції на контролері;
виміряйте напругу на виході й цілісність спільного проводу;
переконайтеся, що тип соленоїда відповідає контролеру;
перевірте, чи відкрита магістраль і чи є достатній динамічний тиск;
огляньте проводи та водозахищені з’єднання.
Клапан не закривається або підтікає
переконайтеся, що ручний bleed і соленоїд повернуті в робоче положення;
перевірте напрямок потоку за стрілкою;
після перекриття води огляньте діафрагму та її посадочне місце;
видаліть пісок або стружку, що заважають ущільненню;
відрізняйте несправність клапана від дренування води через найнижчий дощувач після завершення поливу.
Вісім типових помилок під час вибору
Вибір лише за різьбою 1″. Без витрати й втрат тиску діаметр нічого не гарантує.
Робота постійно біля 150 л/хв. На верхній межі опір клапана різко зростає.
Плутанина PGV-100 і PGV-101. У PGV-100 немає ручного flow control.
Оцінка за статичним тиском. Потрібен тиск під час реальної витрати зони.
Підключення 24 VAC до батарейного контролера. Для нього потрібен DC-latching соленоїд.
Монтаж проти стрілки потоку. Клапан може працювати нестабільно або не закриватися належним чином.
Відсутність промивання магістралі. Сміття потрапляє під діафрагму відразу після запуску.
Недоступний клапанний бокс. Навіть просте очищення перетворюється на розкопування ділянки.
Кому підійде PGV-100G-B
Це практичний вибір для приватної системи з різьбовим підключенням BSP 1″, коли розрахункова витрата зони вкладається в діапазон клапана, а втрати тиску залишають достатній запас для дощувачів. Штатна конфігурація підходить до контролерів із виходом 24 VAC.
Іншу модель варто розглянути, якщо потрібне ручне регулювання витрати, зона стабільно працює біля верхньої межі 1-дюймового клапана, потрібен більший прохід або система використовує воду зі значною кількістю забруднень і потребує спеціалізованого рішення.
Контрольний список перед купівлею
Яка сумарна витрата всіх дощувачів у зоні при робочому тиску?
Скільки тиску залишиться після труб, фільтра, клапана й перепаду висот?
Чи підходить внутрішня BSP-різьба 1″ до запланованих фітингів?
Чи потрібна ручка flow control, якої немає в PGV-100?
Контролер використовує 24 VAC чи імпульсний DC-соленоїд?
Чи передбачені запірний кран, фільтрація, дренування й доступ для сервісу?
Чи не краще поділити велику зону на дві замість роботи біля 150 л/хв?
Висновок
Правильний клапан — це не найбільше число витрати на етикетці. Для Hunter PGV-100G-B потрібно поєднати чотири перевірки: фактичну витрату зони, втрату тиску в робочій точці, BSP-підключення 1″ і сумісність соленоїда з контролером. У зоні на 40–75 л/хв цей клапан має значно менші втрати, ніж біля максимальної межі, тому якісний розрахунок часто важливіший за збільшення діаметра.
