Розрив магістралі, зірваний дощувач або клапан, що не закрився, може годинами скидати воду, поки власник спить або об’єкт залишається без нагляду. Звичайний контролер продовжує виконувати програму, бо не знає, що фактична витрата стала аварійною. Hunter Flow-Clik додає системі простий рівень захисту: стежить за потоком і перериває полив, якщо витрата перевищує відкалібрований максимум.
Але цей пристрій не є універсальним «детектором будь-якого витоку». Його ефективність залежить від місця монтажу, діаметра FCT-фітинга, майстер-клапана, схожості витрат різних зон і правильного калібрування. Розберімо, як спроєктувати захист без хибних очікувань.
Що саме робить Flow-Clik

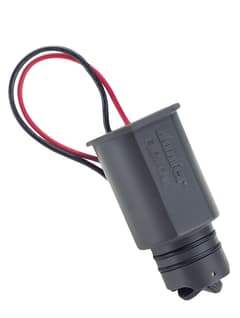

Система складається з крильчатого датчика потоку та інтерфейсного модуля біля контролера. Датчик постійно відстежує рух води, а модуль порівнює його з рівнем, який система запам’ятала під час калібрування. Якщо перевищення триває довше за встановлену затримку, електричний ланцюг керування клапанами розмикається.
зменшує втрати води при розриві магістралі або бокової лінії;
допомагає захистити ґрунт, схили, доріжки й фундамент від підтоплення та розмивання;
реагує на зламаний або демонтований ротор, якщо приріст витрати достатньо великий;
показує стан системи багатоколірним світлодіодом;
працює зі стандартними контролерами Hunter на 24 VAC.
Flow-Clik — це не лічильник води
У назвах обладнання часто змішують датчик потоку, витратомір і лічильник. Flow-Clik використовує крильчатку, але його стандартний інтерфейс створений передусім для аварійного відключення за верхнім порогом.
він не формує детальний звіт про споживання води по зонах;
не показує на дисплеї поточні літри за хвилину;
не навчається окремому нормальному діапазону кожної станції;
не призначений для пошуку дуже малих постійних витоків.
Якщо потрібні точні показники витрати, історія споживання, високий і низький поріг для кожної зони та дистанційні повідомлення, потрібен витратомір і контролер, які підтримують такі функції. Flow-Clik доцільний, коли головне завдання — просте автономне відключення при різкому перевищенні витрати.
Які аварії він може виявити
Розрив бокової труби. Після відкриття зони витрата різко зростає, і модуль припиняє полив після затримки.
Зламаний великий ротор або спрей. Захист спрацює, якщо додаткова витрата перевищить відкалібрований максимум.
Клапан не закрився. Одночасна робота двох зон може створити аварійний потік.
Розрив магістралі після майстер-клапана. Система здатна знеструмити майстер-клапан і припинити подачу.
Чутливість залежить не від розміру отвору як такого, а від того, наскільки сумарний потік перевищує витрату найбільшої справної зони.
Головне обмеження: зони з різною витратою
Flow-Clik калібрують на зоні з найбільшою нормальною витратою. Уявімо, що роторна зона споживає 100 л/хв, а крапельна — 20 л/хв. Після пошкодження крапельної лінії її витрата може зрости до 40 л/хв. Для цієї зони це серйозна аварія, але загальний потік усе ще нижчий за навчений максимум 100 л/хв, тому Flow-Clik може не відключити систему.
Комплект Flow-Clik і те, що купується окремо
Стандартний комплект містить датчик і інтерфейсний модуль для 24-вольтового контролера. Для монтажу датчика в трубу обов’язково потрібен трійник-корпус серії FCT відповідного діаметра. Він замовляється окремо.
FCT-100 — труба 1″, 25 мм, Schedule 40;
FCT-150 / FCT-158 — 1½″, 40 мм, Schedule 40 або 80;
FCT-200 / FCT-208 — 2″, 50 мм, Schedule 40 або 80;
FCT-300 / FCT-308 — 3″, 80 мм, Schedule 40 або 80;
FCT-400 — 4″, 100 мм, Schedule 40.
Для приєднання до метричної BSP-системи Hunter також передбачає окремі адаптери. Перед замовленням потрібно звірити не лише умовний діаметр, а й стандарт труби та доступний спосіб переходу.
Як вибрати FCT за витратою
Діаметр корпусу має відповідати трубопроводу й робочому діапазону датчика. У метричному каталозі Hunter наведені такі межі:
25 мм: 7,6–64 л/хв, або 0,45–3,84 м³/год;
40 мм: 19–132 л/хв, або 1,14–8,0 м³/год;
50 мм: 37,8–208 л/хв, або 2,26–12,5 м³/год;
80 мм: 106–450 л/хв, або 6,36–27,0 м³/год;
100 мм: 129–750 л/хв, або 7,74–45,0 м³/год.
Рекомендований максимум пов’язаний із проєктною швидкістю води до 1,5 м/с. Вибирати надто великий корпус «із запасом» також неправильно: нормальний потік малої зони може опинитися нижче мінімальної межі вимірювання.
Де встановлювати датчик
Для контролю всієї системи FCT монтують у магістралі після майстер-клапана. Для контролю окремої гілки його можна встановити після зонального клапана. У будь-якому випадку потрібна ділянка зі спокійним, сформованим потоком.
До датчика: щонайменше 10 діаметрів прямої труби. Після датчика: щонайменше 5 діаметрів.
Наприклад, для труби 50 мм бажано залишити не менше 500 мм прямої ділянки перед FCT і 250 мм після нього. Коліно, трійник, редуктор, клапан або насос безпосередньо перед датчиком створюють турбулентність і нестабільні показники.
Правильна послідовність у магістралі
Типова логіка вузла: джерело води — захист від зворотного потоку — майстер-клапан — пряма ділянка — FCT із датчиком — пряма ділянка — розподіл на зональні клапани. Конкретна схема залежить від об’єкта, але датчик повинен бачити весь потік, який система має аварійно зупинити.
Доступ для обслуговування

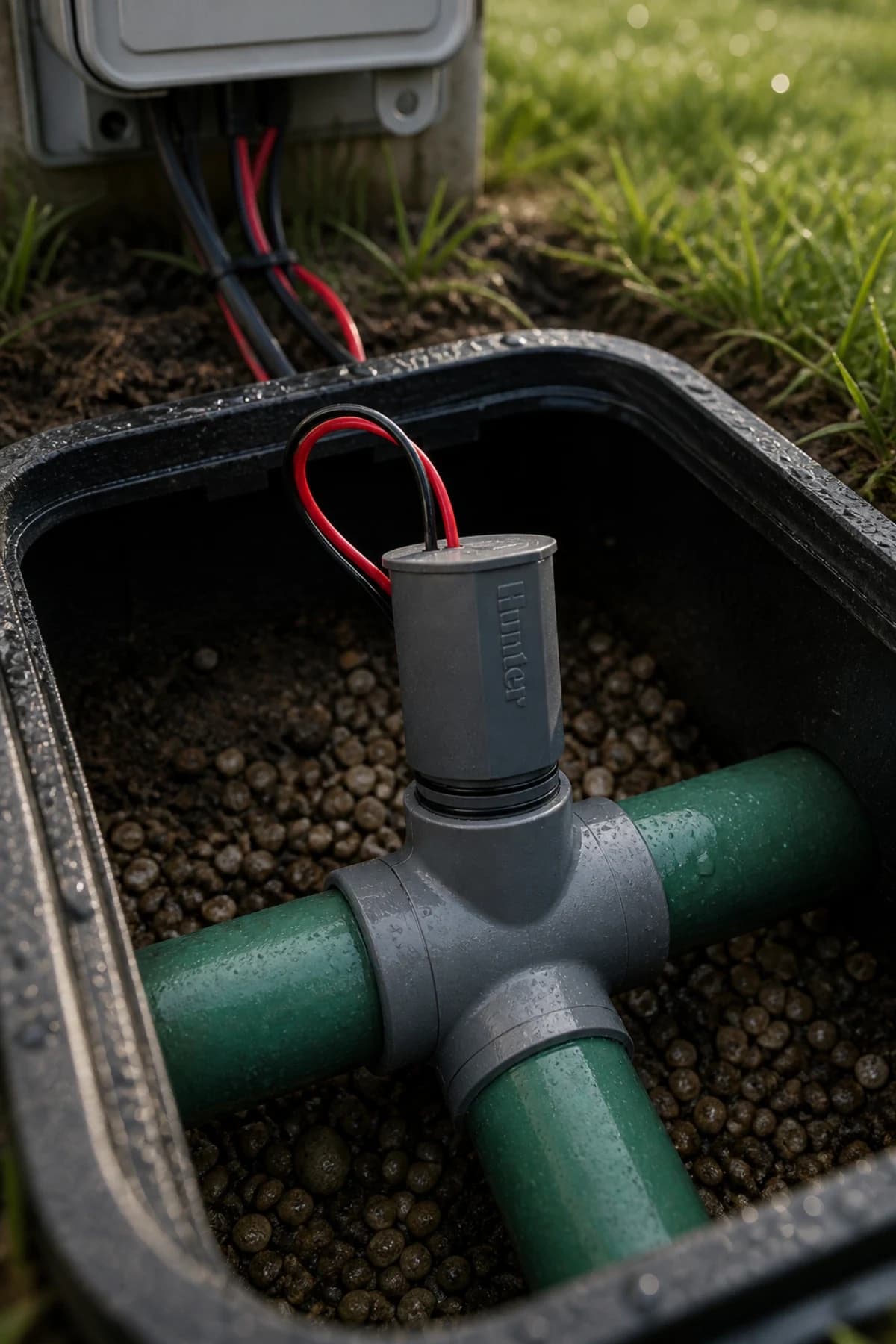

Корпус краще розмістити в достатньо великому сервісному боксі. Потрібен доступ до кришки, проводів і датчика без розкопування магістралі. Штекер-заглушка дозволяє змонтувати FCT під час трубних робіт, а сам датчик встановити після промивання системи.

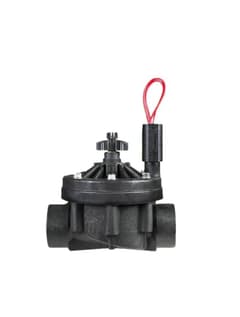

Чому потрібен майстер-клапан
Зональні клапани закриті, коли полив не працює, але магістраль до них часто залишається під постійним тиском. Якщо ця ділянка лопне, контролер не має виконавчого механізму, який перекриє джерело. Майстер-клапан відкриває магістраль лише під час поливу та закривається разом із системою.
Офіційна інструкція Hunter прямо зазначає, що для максимального захисту від надмірної витрати потрібен майстер-клапан. Його пропускна здатність, робочий тиск і діаметр мають відповідати сумарній витраті найбільшої одночасно працюючої конфігурації.
Електричне підключення
живлення інтерфейсу — 24 VAC;
споживаний струм — 0,025 А;
максимальний комутаційний струм — 2 А;
кабель датчика — двожильний для прямого укладання в ґрунт, від 0,75 мм²;
максимальна відстань від датчика до модуля — до 300 м;
червоний і чорний проводи мають визначену полярність;
усі підземні з’єднання виконуються водозахищеними конекторами.
Інтерфейсний модуль монтують біля контролера. Він отримує постійне живлення 24 VAC і підключається до сенсорного входу або розриває спільний провід клапанів — залежно від схеми конкретного контролера.
Калібрування: навчіть систему нормальному максимуму
Перед калібруванням потрібно усунути всі наявні витоки, перевірити дощувачі й переконатися, що зони працюють при проєктному тиску. Інакше аварійний стан буде записаний як нормальний.
Визначте зону з найбільшою сумарною витратою.
Поставте затримку запуску на 0 секунд, а період переривання — у режим калібрування.
Запустіть найбільш витратну зону вручну.
Натисніть і утримуйте кнопку Calibrate.
Жовтий індикатор означає навчання; приблизно через 10 секунд миготливий зелений підтвердить завершення.
Вимкніть полив і встановіть робочі значення затримки та переривання.
Якщо контролер може одночасно запускати дві зони, калібрувати потрібно за найбільш витратною реальною комбінацією, а не за однією станцією.
Як налаштувати затримку запуску
Діапазон Startup Delay становить 0–300 секунд. Затримка дає тиску й потоку стабілізуватися після відкриття клапана. Без неї короткий пусковий сплеск, заповнення порожньої лінії або висування великих роторів може спричиняти хибне відключення.
коротка стабільна система — менша затримка;
довгі магістралі, великі ротори або повільне заповнення — довша;
занадто велика затримка збільшує обсяг води, втраченої при справжній аварії.
Період переривання: автоматичний чи ручний запуск
Після аварійного перевищення Flow-Clik може утримувати систему вимкненою від 5 до 60 хвилин, а потім дозволити повторну перевірку. Є також режим ручного перезапуску.
5–60 хвилин — контролер зможе продовжити програму після паузи й перевірити, чи зникла аварія;
ручний перезапуск — система залишиться зупиненою до огляду людиною.
Для приватної території з регулярним наглядом автоматична пауза може бути зручною. На схилі, дорогому ландшафті або віддаленому комерційному об’єкті безпечніше не дозволяти багаторазові повторні запуски пошкодженої зони.
Що означають кольори індикатора
зелений: живлення є, потоку немає;
миготливий зелений: потік у допустимих межах;
миготливий червоний: виявлено перевищення витрати;
постійний червоний: систему вимкнено після перевищення порога;
жовтий: триває калібрування.
Ця індикація допомагає локально діагностувати стан, але не замінює журнал подій або дистанційне повідомлення.
Коливання тиску та хибні відключення
Якщо тиск у джерелі суттєво змінюється протягом доби, витрата справної зони також змінюється. Калібрування в момент мінімального тиску може створити занадто низький поріг, і після підвищення тиску система почне відключатися без аварії.
Hunter рекомендує розглянути регулятор, якщо очікувані коливання в точці підключення перевищують 10 psi, тобто приблизно 0,7 бар. Калібрування краще виконувати в умовах, близьких до реальної максимальної робочої подачі.
Коли Flow-Clik не спрацює належним чином
немає майстер-клапана, а розрив стався на постійно напірній магістралі;
витрата аварійної малої зони нижча за навчений максимум великої зони;
FCT встановлений одразу після коліна або клапана в турбулентному потоці;
діаметр корпусу не відповідає діапазону витрат;
датчик калібрували на системі з уже наявним витоком;
помилково підключена полярність або використані негерметичні з’єднання;
затримка запуску надто коротка чи, навпаки, приховує тривалу аварійну витрату.
Перевірка після монтажу
Запустіть кожну зону й переконайтеся, що індикатор мигає зеленим.
Перевірте найбільш витратну зону та можливі одночасні запуски.
Створіть контрольне перевищення без пошкодження системи, наприклад відкривши додаткову тестову витрату.
Заміряйте фактичний час від перевищення до закриття майстер-клапана.
Перевірте сценарій відновлення після встановленого періоду або ручного скидання.
Зафіксуйте налаштування й дату калібрування в сервісному журналі.
Повторюйте тест після зміни сопел, кількості дощувачів, насосного обладнання, тиску або конфігурації зон. Будь-яка така зміна може змінити нормальний максимум.
Кому Flow-Clik справді корисний
приватним системам, які працюють уночі або без постійного нагляду;
паркам, ЖК, школам, готелям і комерційним територіям;
ділянкам зі схилами, де розрив швидко спричиняє ерозію;
системам із дорогими покриттями, підпірними стінами чи обладнанням поруч;
об’єктам зі стандартним 24 VAC контролером без розвиненого обліку потоку.
Для складних багатозонних систем із дуже різною витратою, потребою в аналітиці та дистанційних тривогах краще одразу проєктувати повноцінний моніторинг потоку по зонах.
Висновок
Hunter Flow-Clik — це практичний аварійний вимикач за високою витратою. Він може суттєво зменшити наслідки розриву труби або зламаного дощувача, але результат визначає не лише сам датчик. Потрібні правильно підібраний FCT, прямі ділянки 10D/5D, майстер-клапан, коректне підключення та калібрування на найбільшій нормальній витраті.
Найкращий проєкт починається з чесного запитання: яку аварію потрібно виявити і перекрити? Якщо це великий прорив — Flow-Clik добре відповідає задачі. Якщо потрібен облік літрів, пошук малих витоків і окремі пороги для кожної зони, слід вибирати інший клас системи моніторингу.
