Обслуговувати внутрішній вузол Hunter I-80 можна зверху, залишаючи корпус у ґрунті. Конструкція Total-Top-Serviceability (TTS) дає доступ через знімне стопорне кільце на кришці. Це корисно на спортивному полі або доглянутому газоні, де заради перевірки одного ротора небажано розрізати дерен. Проте доступ зверху не усуває пошкодження підземної труби й не гарантує, що будь-яку несправність можна виправити очищенням.
Розберімо практичну ситуацію: один дощувач став поливати слабше або перестав обертатися. Що перевірити до розбирання, як дістатися до фільтра та коли варто готувати заміну обладнання?
Спочатку визначте: проблема в одному роторі чи в усій зоні
Запустіть зону на короткий контрольний цикл і порівняйте несправну точку із сусідніми. Запишіть, чи повністю виходить шток, чи обертається головка, чи змінився струмінь і чи є вода навколо корпусу. Корисно зняти коротке відео до втручання: після ремонту матимете з чим порівняти результат.
Ослабли всі ротори. Спочатку перевіряють подачу води, клапан зони, загальний фільтр і тиск під час роботи. Розбирати кожну головку поспіль недоцільно.
Ослаб лише один ротор, обертання сповільнилося або зникло. Є підстава перевірити його фільтр: Hunter прямо вказує засмічення серед можливих причин такого поєднання симптомів.
Проблема виникла після заміни сопла. Зафіксуйте новий номер і перевірте відповідність налаштування статора. Це окремий крок, який легко пропустити.
Ці спостереження визначають напрям перевірки, але не замінюють вимірювання. Якщо систему нещодавно розширили, додатково перевірте сумарну витрату дощувачів у зоні: нестачу води очищення окремої головки не виправить.
Що саме відкриває TTS у Hunter I-80
У звичайного Hunter I-80-04-SS-B та повноколового I-80-04-SS-ON-B сервісний доступ стосується висувного внутрішнього вузла. За інструкцією Hunter, його можна витягти після зняття стопорного кільця; також передбачено традиційне відкручування кришки корпусу.

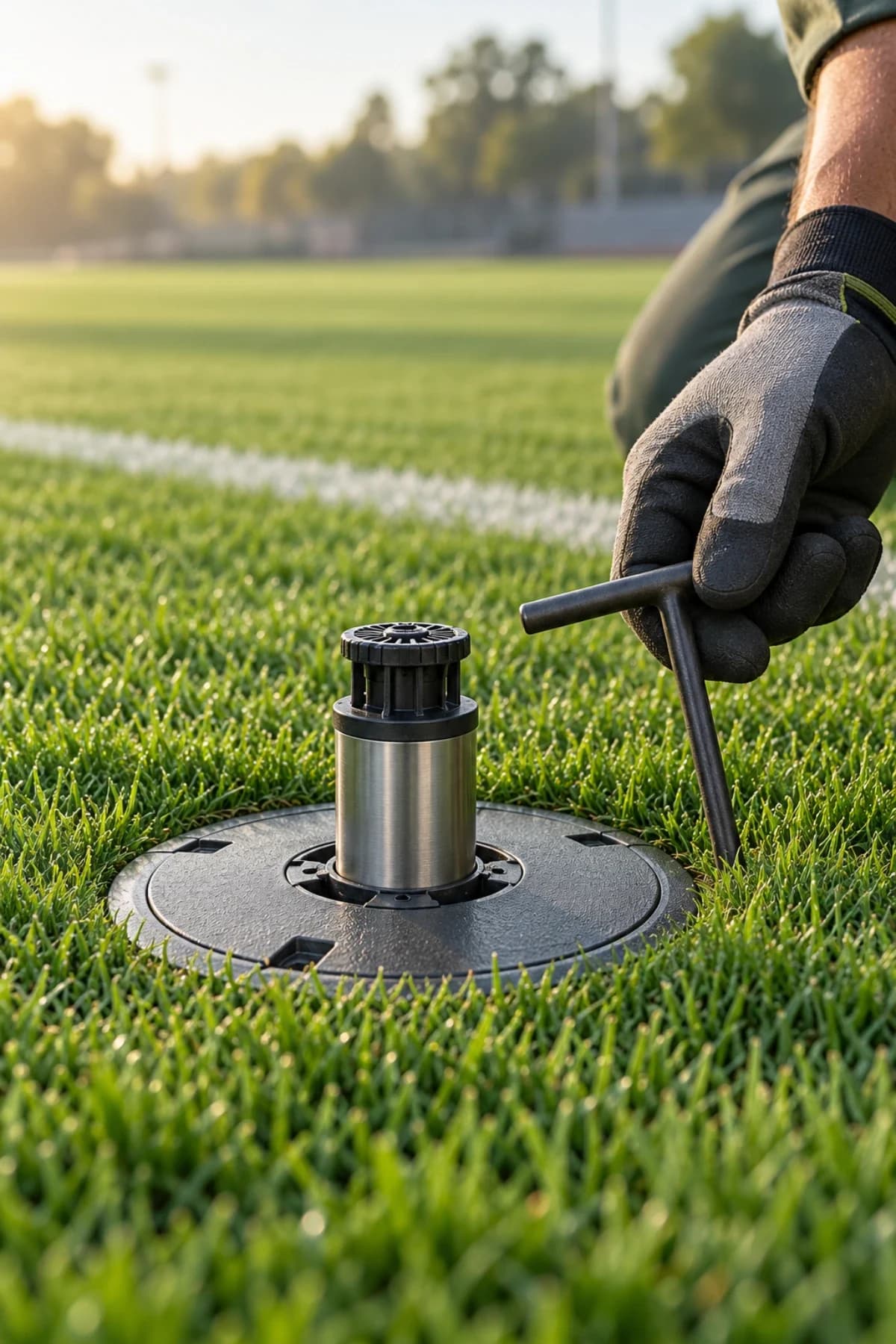

Практична перевага TTS — можливість дістатися до вузла, не викручуючи весь дощувач із підземного підключення. Наприклад, на вже засіяному тренувальному полі можна перевірити забруднений фільтр і повернути внутрішню частину на місце без розкопування справного корпусу.
Версії I-80 та I-80-ON мають різну схему сопел; ON призначена для повного кола. Спільна можливість обслуговування зверху не означає, що внутрішні деталі та комплекти сопел можна довільно переставляти між модифікаціями. Перед замовленням запчастини потрібне повне маркування ротора.
Як підготуватися до доступу зверху
Перед розбиранням перекрийте подачу води, скиньте тиск і виключіть автоматичний запуск зони. Не знімайте стопорне кільце під тиском. Очистіть верх корпуса від піску й трави, підготуйте чисте місце для деталей та відповідний сервісний інструмент. Якщо кільце пошкоджене або немає впевненості в його фіксації, доручіть роботу монтажнику.
Офіційна інструкція з виймання вузла I-80 описує таку послідовність:
Ввести інструмент у точку доступу стопорного кільця, натиснути вниз, трохи повернути й підняти кільце.
Зачепити гніздо піднімання на верхній кришці ключем Hunter або Т-подібним інструментом, повернути його на 90° і витягти внутрішній вузол.
Після обслуговування вставити вузол у корпус. Установити спочатку ліву сторону кільця, далі притискати його вниз проти годинникової стрілки.
Перед поверненням води перевірте посадку кільця по всьому колу. Сторонній бруд усередині або неповністю встановлений фіксатор — причина зупинитися й повторно перевірити складання, а не запускати полив «для перевірки».
Фільтр і статор: дві різні перевірки
Фільтр розташований унизу внутрішнього вузла. Він затримує великі частинки перед приводом; засмічена сітка може сповільнити або зупинити обертання. Огляньте її та очистіть від забруднень, не пошкоджуючи отвори. Це не привід прибирати фільтр назавжди: без нього зникає передбачений захист механізму.
Статор керує швидкістю обертання. Для актуальних сопел I-80 № 23–53 Hunter наводить відповідність «номер сопла — положення статора». Наприклад, після переходу із сопла 25 на 33 потрібно перевірити, що стрілка чорної пластини вказує на 33. Сам вибір більшого сопла має бути обґрунтований проєктом, а не бажанням отримати сильніший струмінь.
Для доступу до статора сітку повертають проти годинникової стрілки та знімають. Після регулювання чорна пластина має бути повернута до сітки; сітку встановлюють і фіксують поворотом за годинниковою стрілкою. Звіряйтеся зі схемою статора Hunter I-80 саме для свого виконання.
Коли очищення недостатньо
Якщо подача відповідає вимогам, фільтр чистий, налаштування правильне, а головка не обертається, не намагайтеся відновити її силовим прокручуванням. У рекомендаціях Hunter щодо зупинки ротора зазначено: коли очищення фільтра не допомагає, зазвичай потрібна заміна дощувача. Сумісний варіант заміни підбирають за моделлю та характером пошкодження.
Тріщина заглибленого корпусу, негерметичне нижнє підключення або пошкоджена труба потребують доступу до місця дефекту. TTS не ремонтує ці елементи через верх. Після складання запустіть усю зону, перевірте обертання, струмінь, межі поливу та відсутність течі біля кришки. Збережіть номер сопла й положення статора в сервісному записі — наступна перевірка почнеться з відомих налаштувань.
