Hunter ICD-400 дозволяє підключити чотири незалежно керовані клапанні виходи до однієї точки двопровідної лінії. Це зручно, коли кілька клапанів розташовані поруч, але газон, квітник і крапельний полив мають працювати за різними графіками. Один декодер не об’єднує їх в одну зону: кожному виходу призначають власну станцію контролера.
Нижче — схема підготовки такого вузла для Hunter ACC2 Decoder: як перевірити сумісність, вибрати місце, розвести проводи й перевірити адреси. Вона допоможе скласти завдання монтажнику та уникнути помилки, коли замість чотирьох керованих зон отримують клапани, що відкриваються разом.
Спочатку перевірте контролер і декодерну систему
Чотиристанційний декодер Hunter ICD-400 належить до сімейства ICD, яке виробник пропонує для ACC та ACC2 у декодерному виконанні. Для прикладу в цій статті потрібен саме ACC2 Decoder із відповідним вихідним модулем. Назви ACC2 на передній панелі недостатньо, щоб підтвердити конфігурацію системи.
У довідці Hunter щодо сумісності ACC2 окремо зазначено, що декодери DUAL та EZ із ним не працюють. Тому наявний EZ-1 не можна просто замінити на ICD-400, залишивши контролер і модуль системи EZ. Якщо у вас Pro-C або HPC, почніть із матеріалу про розширення через PCM-1600 або PC-DM.
Перед замовленням підготуйте фото шильдика контролера, вихідного модуля та маркування вже встановлених декодерів. Також запишіть тип соленоїдів: виходи ICD призначені для стандартних клапанних соленоїдів на 24 В змінного струму. Імпульсні соленоїди автономних контролерів не слід вважати взаємозамінними з ними.
Коли один ICD-400 доречніший за окремі декодери

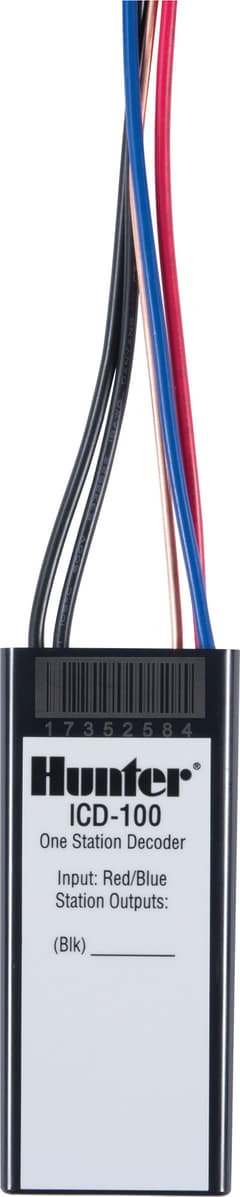

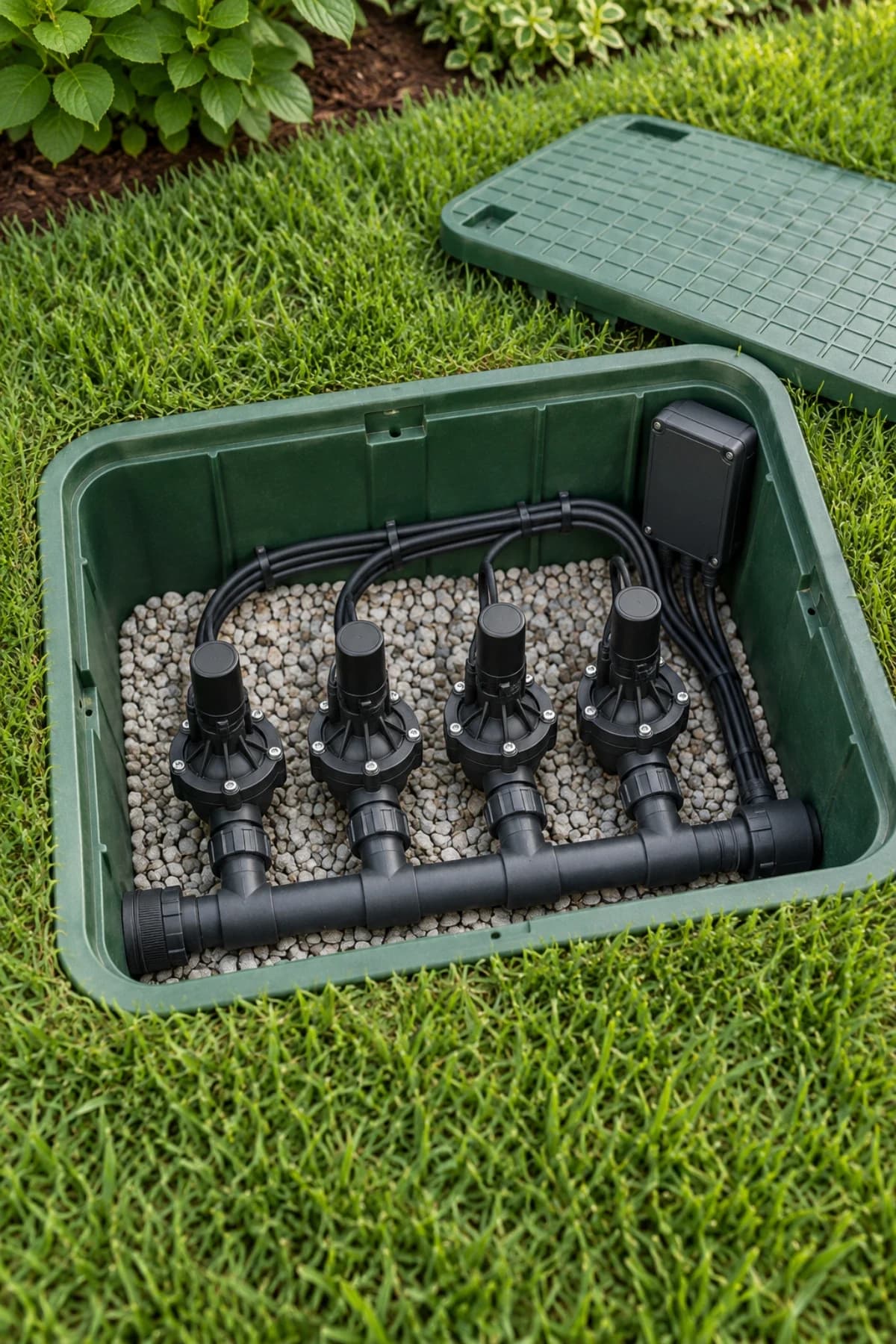

Почніть із плану клапанів, а не з кількості виходів на коробці. ICD-400 варто розглядати для компактної групи: наприклад, двох газонних зон, квітника й крапельної лінії біля одного вузла водопостачання. Якщо клапани розкидані по ділянці, окремі одностанційні Hunter ICD-100 ближче до них можуть спростити проводку та обслуговування.
За специфікацією серії ICD, максимальна рекомендована відстань від декодера до соленоїда становить 45 м. Це довжина прокладеного кабелю до конкретного клапана, а не відстань від контролера до декодера. Довгу двопровідну магістраль розраховують окремо.
Наприклад, від запланованого місця ICD-400 до клапанів виходить 4, 7, 12 і 18 м кабелю. Така компактна група вкладається в зазначену рекомендацію, хоча переріз і навантаження ще треба перевірити. Якщо четвертий маршрут має 60 м, спочатку перегляньте розташування декодера або поділ групи; не переносіть на цю ділянку кабелю допустиму довжину основної магістралі.
Чотири виходи — чотири окремі пари проводів

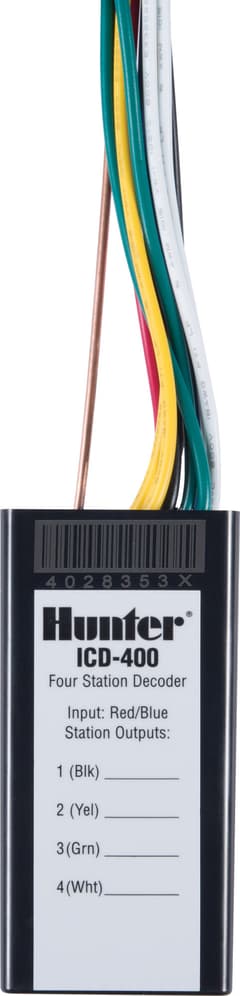

Червоний і синій проводи ICD-400 підключають до двопровідної магістралі. Клапанні виходи мають інше кольорове маркування:
вихід 1 — пара чорних проводів;
вихід 2 — пара жовтих;
вихід 3 — пара зелених;
вихід 4 — пара білих.
Цю відповідність наведено в інструкції встановлення ICD для ACC2. Для кожного виходу прокладають власну пару до соленоїда. Не з’єднуйте клапани різних виходів спільним проводом COM, як у звичайній багатожильній системі. Hunter прямо забороняє таке об’єднання в правилах проводки від декодера до соленоїдів.
Для польових з’єднань вимкніть живлення контролера. На червоно-синій магістралі використовуйте передбачені Hunter водонепроникні з’єднувачі DBRY-6 та відповідний кабель IDWIRE або схвалений замінник. Залиште доступ до вузла для діагностики. Вбудований захист ICD від перенапруги не скасовує проєктного заземлення: мідний заземлювальний провід не є спільним проводом клапанів.
Як розподілити адреси станцій в ACC2
Для нового декодера зручно виконати адресацію до польового монтажу. У меню ACC2 Program Decoder вибирають порт програмування, підключають до нього червоний і синій проводи декодера та виконують Read Decoder. Після зчитування задають номер станції кожному потрібному виходу й записують налаштування командою Program Decoder.
За інструкцією програмування ACC2, номери можуть бути непослідовними. Наприклад, чорній парі можна призначити станцію 11 для першого газону, жовтій — 12 для другого, зеленій — 18 для квітника, білій — 24 для крапельної зони. Це умовний приклад: використовуйте вільні адреси зі свого плану.
Невикористаний вихід дозволено залишити без адреси для майбутнього розширення. Він не працюватиме, доки номер не буде записаний. Після успішного програмування підпишіть декодер і внесіть у план відповідність «колір — станція — клапан».
Чому два соленоїди на виході не додають незалежних зон
Hunter допускає до двох стандартних соленоїдів на одному виході декодера за відповідних електричних умов. Однак така пара отримує одну команду та працює разом. Якщо газону потрібні 15 хвилин, а клумбі інший режим, підключення до спільного виходу позбавить їх окремого керування.
Крім того, кількість одночасно ввімкнених виходів залежить від доступної напруги й навантаження лінії. Сам напис «чотиристанційний» не доводить, що всі клапани можна запускати одночасно: необхідно перевірити також подачу води. Детальні обмеження наведено в поясненні Hunter щодо кількох соленоїдів.
Перевірка перед закриттям клапанного боксу
Запустіть кожну призначену станцію окремо та звірте фактичний клапан із планом.
Переконайтеся, що сусідні незалежні клапани залишаються закритими.
Перевірте вимкнення кожного клапана та герметичність з’єднань.
Перевірте передбачений проєктом одночасний режим, якщо він потрібний.
Для підбору ICD-400 потрібні чотири речі: підтверджена декодерна конфігурація контролера, план адрес, довжини кабелів до клапанів і типи соленоїдів. Ці дані покажуть, чи справді одна чотиристанційна точка спростить систему, чи краще рознести декодери ближче до клапанів.
